單面焊接多少倍d
在鋼筋焊接中，單面焊接的長(zhǎng)度通常是鋼筋直徑的倍數(shù)。對(duì)于HPB300牌號(hào)的鋼筋，在搭接焊時(shí)，單面焊的長(zhǎng)度不應(yīng)小于8倍的鋼筋直徑（d），而雙面焊不應(yīng)小于4倍的鋼筋直徑（d）。對(duì)于HRB335、HRBF335、HRB400、HRBF400、HRB500、HRBF500、RRB400W等牌號(hào)的鋼筋，在搭接焊時(shí)，單面焊的長(zhǎng)度不應(yīng)小于10倍的鋼筋直徑（d），雙面焊不應(yīng)小于5倍的鋼筋直徑（d）。
還有資料提到，單面焊的焊縫長(zhǎng)度通常為10倍的鋼筋直徑（d），例如兩個(gè)直徑為25毫米的鋼筋搭接，焊縫長(zhǎng)度應(yīng)達(dá)到25厘米或以上。焊縫的最小厚度應(yīng)為0.05d，焊縫寬度最小為0.1d，以滿足焊接要求。
這些數(shù)據(jù)可能會(huì)因此在實(shí)際應(yīng)用中應(yīng)參考當(dāng)?shù)氐慕ㄖ?guī)范和標(biāo)準(zhǔn)。
雙面焊接5d,單面焊接10d
在鋼筋焊接中，"5d"和"10d"是指定的焊接長(zhǎng)度標(biāo)準(zhǔn)，其中"d"代表鋼筋的直徑。具體來(lái)說(shuō)，"5d"通常指的是雙面焊接時(shí)的焊縫長(zhǎng)度，而"10d"指的是單面焊接時(shí)的焊縫長(zhǎng)度。這些標(biāo)準(zhǔn)是為了確保焊接接頭的強(qiáng)度和質(zhì)量，以滿足結(jié)構(gòu)設(shè)計(jì)的要求。
當(dāng)采用雙面焊時(shí)，焊縫長(zhǎng)度不應(yīng)小于5倍的鋼筋直徑（5d），而當(dāng)采用單面焊時(shí)，焊縫長(zhǎng)度則不應(yīng)小于10倍的鋼筋直徑（10d）。這些規(guī)定是為了確保焊接接頭能夠達(dá)到足夠的抗拉強(qiáng)度。
例如，如果鋼筋的直徑是20毫米，那么雙面焊接時(shí)的焊縫長(zhǎng)度應(yīng)不小于5d，即100毫米，而單面焊接時(shí)的焊縫長(zhǎng)度應(yīng)不小于10d，即200毫米。這樣的規(guī)定有助于確保焊接接頭的穩(wěn)定性和承載能力。

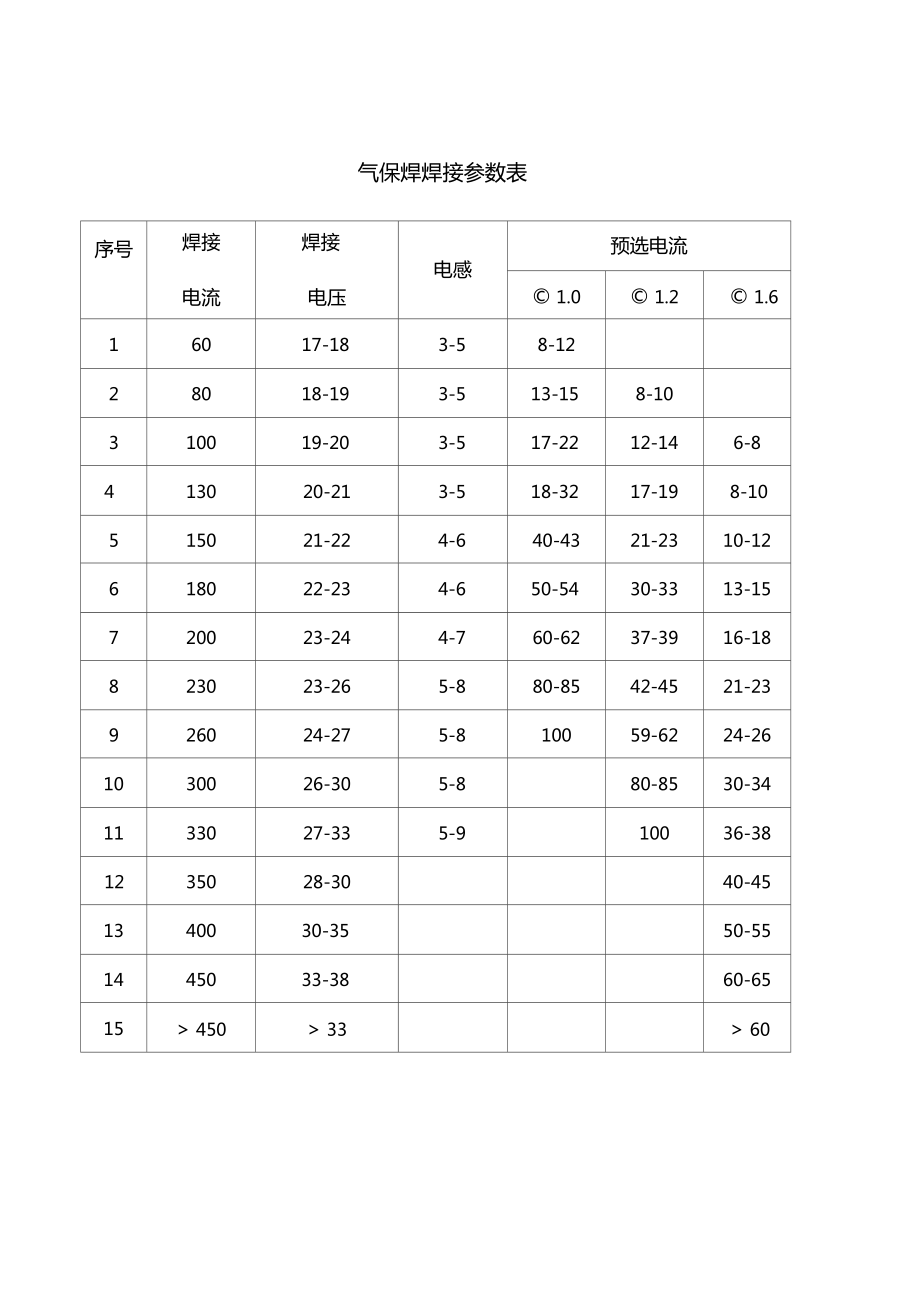

單面焊雙面成形焊接技術(shù)
單面焊雙面成形焊接技術(shù)是一種在焊接過(guò)程中，只在焊件的一面進(jìn)行焊接操作，而能在焊件的另一面也形成焊縫的技術(shù)。這種技術(shù)廣泛應(yīng)用于壓力容器、重要筒倉(cāng)類、鍋爐焊接等領(lǐng)域，要求焊工具備較高的操作技能。
技術(shù)原理
單面焊雙面成形技術(shù)通常分為斷弧焊法和連弧焊法兩種：
1. 斷弧焊法：通過(guò)控制電弧的燃燒和滅弧的時(shí)間以及運(yùn)條動(dòng)作來(lái)控制熔池形狀、熔池溫度以及熔池中液態(tài)金屬厚度的一種技術(shù)。斷弧焊法的背面成形機(jī)理主要是靠電弧的穿透力和熔池的表面張力及電磁收縮力。
2. 連弧焊法：在焊接過(guò)程中電弧連續(xù)燃燒，不熄滅，采取較小的坡口鈍邊間隙，選用較小的焊接電流，始終保持短弧連續(xù)施焊的一種技術(shù)。
操作要領(lǐng)
1. 引弧：應(yīng)在焊縫中進(jìn)行，要求引弧準(zhǔn)確，避免“粘住”和“拉熄”現(xiàn)象。
2. 焊條運(yùn)動(dòng)：焊條在空間三個(gè)方向上均有運(yùn)動(dòng)，包括向熔池方向遞進(jìn)、橫向運(yùn)動(dòng)以及更換焊條要快，接頭應(yīng)準(zhǔn)。
3. 區(qū)分熔渣和鐵液：看清焊縫邊緣及熔合情況，避免焊接盲目性。
4. 調(diào)節(jié)電流：準(zhǔn)確調(diào)節(jié)電流，尤其是立、橫、仰位置焊接，對(duì)于獲得良好的焊接內(nèi)在質(zhì)量和美觀的焊縫成形至關(guān)重要。
5. 克服重力影響：通過(guò)調(diào)整焊條角度和電弧位置來(lái)克服重力對(duì)焊縫成形的不利影響。
應(yīng)用
單面焊雙面成形技術(shù)在電子制造業(yè)中也非常重要，尤其是在印刷電路板(PCB)的焊接中。這種技術(shù)可以在單面焊接所有元件后，將PCB翻轉(zhuǎn)，在另一面進(jìn)行剩余元件的焊接。
優(yōu)點(diǎn)
1. 提高生產(chǎn)率：縮短焊接時(shí)間，提高工作效率。
2. 減少成本：節(jié)約焊絲、焊劑等輔助材料。
3. 減輕勞動(dòng)強(qiáng)度：工藝操作簡(jiǎn)單，容易掌握。
4. 保證質(zhì)量：通過(guò)合適的工藝控制和材料選擇來(lái)保證焊接的強(qiáng)度和連接性。
注意事項(xiàng)
- 焊前準(zhǔn)備包括選擇合適的板厚、清理試板、裝配與定位焊。
- 焊接操作時(shí)要注意打底層的焊接、焊條角度、接頭以及填充層和蓋面層的焊接。
- 常見缺陷包括氣孔、未焊透、未熔合、焊瘤等，需要通過(guò)適當(dāng)?shù)暮附訁?shù)和技術(shù)來(lái)避免這些缺陷。
這種技術(shù)要求焊工具備高度的技巧和經(jīng)驗(yàn)，以確保焊縫的質(zhì)量滿足要求。
微信掃一掃打賞
